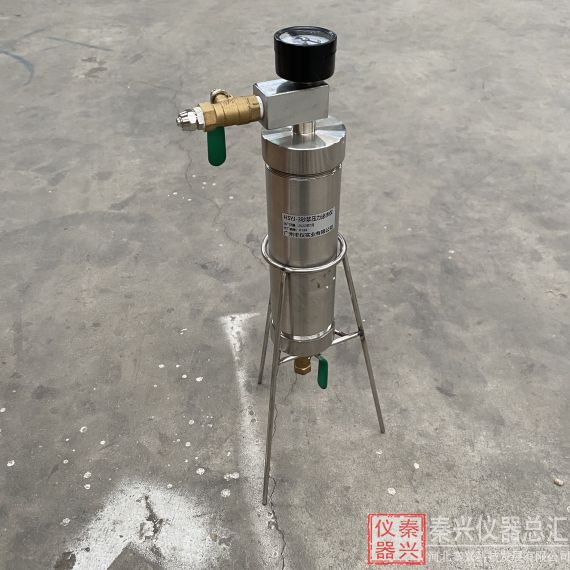

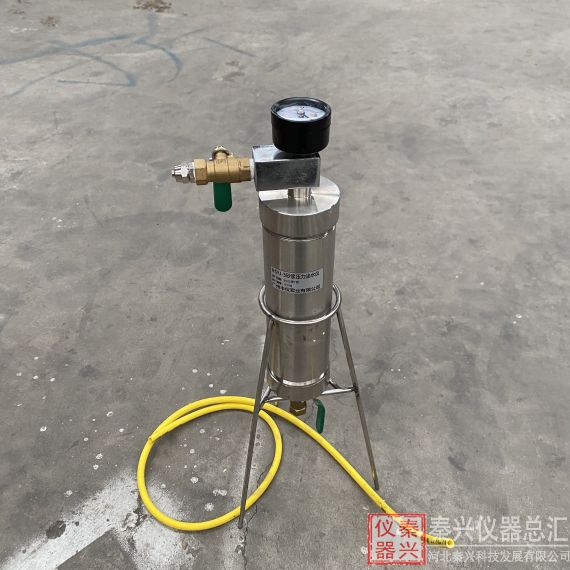

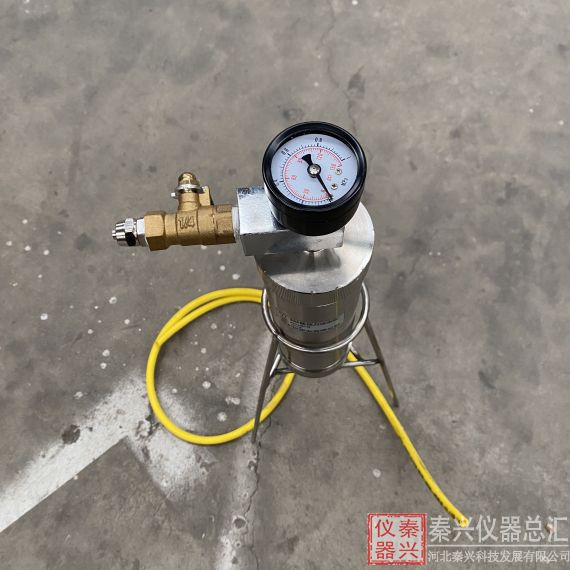

1、砂浆压力泌水仪仪器简介:
该仪器符合《JTG3420-2020》规范要求。压力泌水容器为内径50mm,容积400m1的钢制圆筒,需要进行压力实验。泌水部分如下图所示。
2、砂浆压力泌水仪自备设备
量简:容积10m1分度值为0.2ml。
压缩空气供给系统:空气压缩机(含储气瓶)、气压控制阀、气压表、气管连线组成。气压表的***大读数不小于1.0Mpa,***小刻度值为002Mpa。
张缩宝代
002
50
一浆体试样
橡胶密封圈008mm丝网
容器示意图(尺寸单位:mm)
3、砂浆压力泌水仪试验方法
查看顶盖与底座内是否有密封圈并拧紧各螺丝后检查容器是否漏气将搅拌均匀的浆液在自加水开始的7min内倒入容积为400m1的压力容器过滤漏斗中。倒入浆液体积为200m1安装并旋紧上端盖子,静置10min,上端连接压缩空气,开启压缩空气阀,迅速加压至试验压力。保持试验压力5min后,关闭压缩空气阀卸压,使漏斗下部泌水管中的泌水全部流出,记录泌水体积,**至0.2ml。
压力泌水率按下式计算:
压力泌水率=泌水量/200m1X100%
