新标准细集料棱角性测定仪WS-2000型

一、概述本仪器是根据《公路工程试验新规程 JTG-3432-2024 细集料试验方法新标准 T0344-2000》生产的仪器,结构简单,操作方便。是公路工程试验
型号:WS-2000型
产品详情

一、概述

本仪器是根据《公路工程试验新规程 JTG-3432-2024 细集料试验方法新标准 T0344-2000》生产的仪器,结构简单,操作方便。是公路工程试验室及砂石料厂必备之仪器。

二、仪器用途

本仪器测定天然砂、人工砂、石屑等适用于路面的细集料粗糙度,以评定细集料颗粒的棱角性,表面构造、预测细集料对沥青混合料的内摩擦角和抗流动变形性能及对拌制水泥混凝土的和异性的影响。

三、主要结构

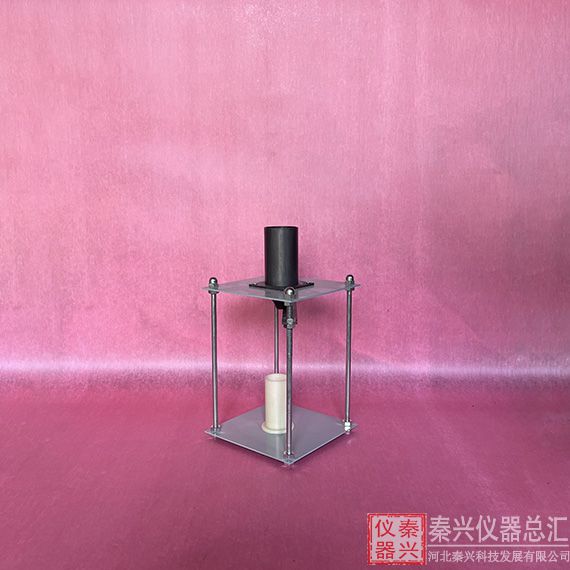

1、细集料棱角性的测定仪:如图 T0344-1所示,上部为一个金属或塑料制的圆筒,容积不少于 250ml,下面接一个高38mm的金属制的到圆锥漏斗,角度为60° 土4°,漏斗内部光滑,流出孔开口直径 12.7mm ± 0.6mm。测定仪下方放置一个 100ML 的铜制的容器,容器内径39mm,高86mm。此容器与底板之间用环氧树脂填充固结。金属底板底部的正中央有一个凹坑,用以与底部位置对中。

2、试验筛:孔径为4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm 的方孔筛,并满足 T0302 中 2.1 要求。

3、天平:感量不大于 0.1g。

4、烘箱:能控温在 105 ℃±5℃

5、玻璃板:60mm x60mm,厚度 4mm

6、刮尺:带刃直尺,长 100mm 宽20mm

7、其它:搪瓷盘、毛刷等

四、试验步骤

1、用水标定容器的容积 V。

2、称取接受细集料的容器质量 m。

3、将从现场取来的细集料试样,按照***大粒径的不同的标准筛过筛,除去大于***大粒径的部分。通常对天然砂石屑或人工砂可采用不同的标准筛过筛。

4、取约 2kg 试样放在陶瓷盘中,加水浸泡 24h,仔细清洗,漂去混水。然后分数次用 0.075mm 筛用水仔细冲洗过筛。将上部分放入 105 ℃士5℃烘箱中烘干至恒重、冷却。按照四分法称取190g 士 1g 的试样不少于3份。

5、将漏斗与圆筒接好,成一整体。在漏斗下方置接受容器用一块小玻璃板堵住开口处。

6、将试样从圆筒中央上方(高度与简顶齐平)徐徐倒入漏斗,表面尽量倒平。

7、取走堵住漏斗开启门的小玻璃板。漏斗中的细集料随即通过漏斗开口处流出,进入接受容器中。

8、用带刃的直尺轻轻刮平容器的表面,不加任何振动,

9、称取容器与细集料的总质量 m1 至于 0.1g。

10、按本规程 T0330的方法测定细集料的毛体积密度 Pb

11、平行试验3次,以平均值作为细集料棱角性的试验结

果。
