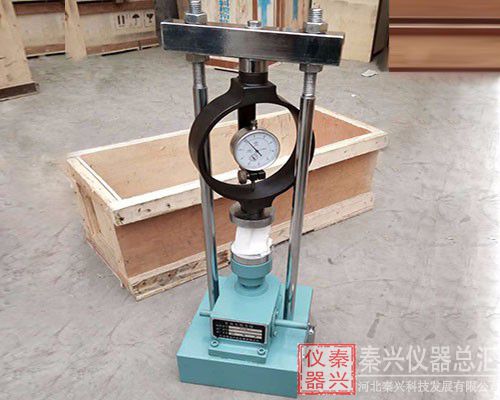

石灰土无侧限压力仪结构性能
本仪器底座、顶重器、承载板、量力环总成、摇把、百分表、框架等组成。
1、底座:仪器的基座，与立柱和横梁等零件组成框架。
2、顶重器:试验时的加荷装置。
3、承载板:上承载板置于下承载板之上。
4、量力环:容量500Kg，用以测定试件所承受的压力，即抗压强度。
5、摇把:本仪器系用手把加压形式，试件置于承载板上，正反旋转摇把，使承载板上升或下降。
6、百分表:装在量力环中部，表的触头与量力环内圆下部接触。
7、加载方式: 手动
8、速率:每摇一圈.上升0.06mm
石灰土无侧限压力仪技术指标
1、***大荷载: 5KN
2、手动上升速度: 18 圈/1mm
3、丝杠盘直径: φ 52mm .
4、丝杠移动距离: 50mm
5、试件尺寸: φ 50X50 φ 50X100
